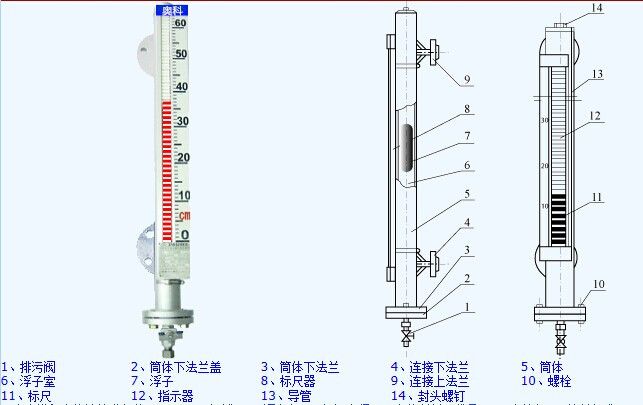

液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
五，磁翻板液位計用途與適用范圍：
類型 | 型號 | 適用范圍及用途 |
普通型 | UHZ -P | 普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
防腐型 | UHZ- F | 特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。 |
伴熱型 | UHZ- R | 適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。 |
高溫型 | UHZ- T | 適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。 |
高壓型 | UHZ- Y | 適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
高溫高壓型 | UHZ- H | 適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
防爆型 | UHZ -B | 適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。 |
頂裝型 | UHZ -D | 適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。 |
磁翻板液位計型號與說明：
UHZ | 廠家編號 | |||||||||||||
代號 | 含義 | T | 高溫型 | 基本類型 | ||||||||||
P | 普通型 | Y | 高壓型 | |||||||||||
D | 頂裝型 | H | 高溫高壓型 | |||||||||||
F | 防腐型 | B | 防爆型（Bd為隔爆型、Bi為本安型） | |||||||||||
R | 伴熱型 | |||||||||||||
代號 | 含義 | 4 | 4.0 | 過程壓力 （MPa） | ||||||||||
0 | 常壓 | 5 | 6.3 | |||||||||||
1 | 1.0 | 6 | 10.0 | |||||||||||
2 | 1.6 | 7 | 15.0 | |||||||||||
3 | 2.5 | 8 | 其他 | |||||||||||
代號 | 含義 | 4 | 0.75-0.9 | 介質密度 （g∕cm3） | ||||||||||
1 | 0.45-0.51 | 5 | 0.9-1.0 | |||||||||||
2 | 0.51-0.65 | 6 | 1.0-1.8 | |||||||||||
3 | 0.65-0.75 | |||||||||||||
代號 | 含義 | 2 | PVC/ UPVC | 主體材質 | ||||||||||
0 | 304 | 3 | 內襯F4（或PE） | |||||||||||
1 | 316/ 316L | 4 | 其他 | |||||||||||
0 | 翻柱現場顯示型 | 顯示方式 | ||||||||||||
1 | 變送輸出型 | |||||||||||||
2 | 翻柱附帶變送輸出型 | |||||||||||||
3 | 其他型 | |||||||||||||
0 | 無報警點 | 報警代號 | ||||||||||||
1 | 有一個報警點 | |||||||||||||
2 | 有兩個報警點 | |||||||||||||
3 | 其他 | |||||||||||||
X | 其他內容 如：量程（L） | 其他選項 | ||||||||||||
